新品 | 村田首款支持大电流、宽频带的3225尺寸电源线用绕线共模扼流线圈实现商品化

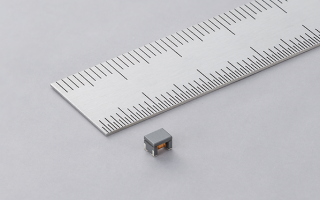

株式会社村田制作所开发了3225尺寸(3.2x2.5mm)的小型、且能够在从数十MHz频带到数GHz频带的宽频带范围内实施噪声对策、最大能够支持1.2A电流的村田首款¹用于电源线的绕线共模扼流线圈“DLW32PH122XK2”。
近年来，随着ADAS（高级驾驶辅助系统）精度的提高，汽车行业开始安装大量毫米波雷达、LiDAR²等高速传感设备。如果噪声从外部进入这些设备，系统可能无法正常工作。相反，如果这些设备产生噪声，则可能会对其他设备产生不利影响，因此噪声对策非常重要。此外，由于难以确定噪声频率，因此需要在宽频带范围内实施噪声对策。作为电源线的噪声对策元件使用的绕线共模扼流线圈以前没有高阻抗、覆盖宽频带范围的产品，需要组合使用多个元件、同时使用电磁波屏蔽、强化GND(接地)等复合对策。电磁波屏蔽是用金属等板材包裹对象物，从而屏蔽周围的电磁场，而GND(接地)用于让通过信号线或电源线的电流返回的电路。如果不能充分降低GND的阻抗，则容易产生共模噪声。为此，村田通过将特有的绕线和接合技术、结构设计优化和材料技术相组合，创新开发出3225尺寸的小型、能够用一个元件在从数十MHz频带到数GHz频带的宽频带范围内实施噪声对策、支持额定电流为最大1.2A的电源线的绕线共模扼流线圈，并实现商品化。
- 支持宽频带范围内的噪声对策：在数十MHz到数GHz的宽频带范围内实现高共模阻抗³。能以尽可能少的部件数量抑制电源线中的误动作。
- 小型、支持大电流：额定电流高达1.2A（周围温度105℃），可用于多种多样的设备。
- 低直流阻抗：直流阻抗0.05Ω(typ.),还减少了功率损耗和发热。
“DLW32PH122XK2”这样能在宽频带范围内实现噪声对策、可用于电源线的绕线共模扼流线圈也可用于高性能民生设备和工业设备。主要规格
| 产品名称 | DLW32PH122XK2 |
| 尺寸 | 3.2×2.5×2.5mm |
| 阻抗 | 1200Ω(100MHz)、900Ω(1GHz) |
| 额定电压 | DC60V |
| 额定电流 | 1.2A(周围温度105℃)、1A(周围温度125℃) |
| 直流阻抗(Typ.) | 0.05Ω |
| 使用温度范围 | -40～125℃ |
本产品主要用途包括摄像头、雷达、LiDAR等在内的ADAS（高级驾驶辅助系统）、电动车辆(xEV)的控制电路、远程信息处理设备、安防摄像头、PoE（有源以太网）接口等、需要到GHz频带为止的宽频带范围内共模噪声对策的小型电源电路。
